מיכלי אחסון נפט: תפקוד, סוגים ותקנים

בתעשיית הזיקוק,מיכלי אחסון נפטהכרחיים להכיל כמויות גדולות של נוזלים דליקים בתוך שרשרת אספקת הנפט. יחידות אלו מאפשרות פעולה בטוחה בייצור, הובלה, הפצה ואחסון של פחמימנים אסטרטגיים.

התכנון, התפעול והתחזוקה שלהם מוסדרים על ידי תקני API, מה שמבטיח שלמות מבנית, בטיחות תפעולית ותאימות סביבתית. מאמר זה מתאר את הפונקציות העיקריות, את סוגי מיכלי האגירה הנפוצים ביותר ואת תקנות מיכלי ה-API העדכניות, המיועדות לאנשי מקצוע וארגונים במגזר האנרגיה והתעשייה.

מיכלי אחסון פחמימניםהם מיכלים תעשייתיים המיועדים לאחסון בטוח של מוצרים כגון נפט גולמי, בנזין או סולר. הם גליליים ואנכיים, עם גגות קבועים או צפים, ופועלים בלחץ אטמוספרי.

הם משמשים בכל שרשרת האנרגיה לשמירה על מלאי אסטרטגי, תמיכה בהפעלת בתי זיקוק והבטחת אספקה ​​רציפה של השוק המקומי, וממלאים תפקיד לוגיסטי חשוב במסופי נמל, מפעלים כימיים ורשתות הפצה ארציות.

בהתאם למיקומם, הם ממלאים את הפונקציות הבאות:

• קבלה: הם מאחסנים נפט גולמי מבארות או מפעלי עיבוד.
• ביניים: פועלים כמאגרים בין תהליכים.
• שיגור: אפשר העברה לצינורות, ספינות או מכליות.
• ערבוב: טנקים מסוימים מעוררים את התוכן כדי להומוגג אותו.
• הפרדה: הם עוזרים לסלק מים ומשקעים מפחמימנים.

כל פונקציה מתנה את תכנון המיכל וחייבת לעמוד בדרישות תקנים כגון API 650. בנוסף, תכנון יעיל מאפשר ייצוב זרימות הפעולה, שיפור בקרת המלאי והפחתת הפסדי אידוי.

אחסון פחמימנים הוא קריטי בלוגיסטיקת אנרגיה. בשדות נפט משתמשים במיכלים קטנים ומודולריים, בעוד שבבתי זיקוק ובטרמינלים שולטים-מיכלים בנפח גדול המרותכים- באתר.

כמו כן, במרכזי חלוקה עירוניים משתמשים במיכלים קומפקטיים, קבורים או אנכיים, המותאמים לחללים מצומצמים ובעלי מערכות מדידה ובטיחות אוטומטיות.

מאפיינים של נפט גולמי

• צמיגות גבוהה: מצריך מערכות בידוד או חימום.
• נוכחות של משקעים: מצריך סילוק לפני זיקוק.
• תרכובות קורוזיביות (מימן גופרתי (H₂S), פחמן דו חמצני (CO₂), חומצות נפתניות וכלורידים: דורש חומרים עם ציפויים מיוחדים.

גורמים אלה קובעים עיצובים חזקים המבטיחים עמידות, בטיחות ועמידה בתקנות הטנקים הדורשות יותר ויותר.

לפי לחץ הפעלה

• אטמוספרי: עד 1 psig. תקנים: API 650, API 12C.
• לחץ נמוך: עד 1.055 ק"ג/סמ"ר. תקן: API 620.
• לחץ גבוה: לנוזלים נדיפים. תקנים: API 620, ASME.
• בקירור: לגזים קריוגניים. תקנים: API 625, ASME.

לפי צורה מבנית

• גלילי אנכי: הנפוץ ביותר בבתי זיקוק.
• כדורי: מועדף עבור גזים כגון גפ"מ.
• אופקי/נייד: במתקנים זמניים או בשטח.

תלוי בעיצוב הגג

• גג קבוע: למוצרים יציבים.

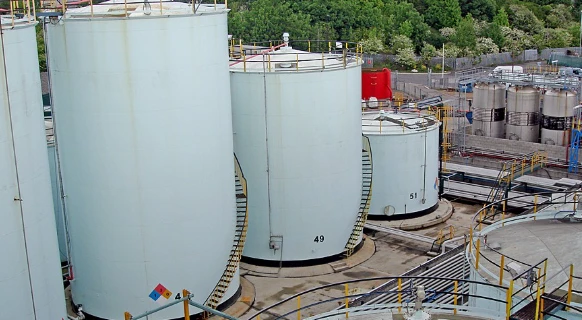

• גג צף: ממזער את הפסדי האידוי (איור 1).
• כיפה גיאודזית: קלה, עמידה, משפרת איטום אטמוספרי.

סוגי טנקים לפי הניידות שלהם

• נייח: קבוע בטרמינלים או במרכזים לוגיסטיים.
• נייד: כלי שיט, מכליות, משאיות מיכליות או משאיות מכליות.
• בחירת הסוג הנכון תלויה גם בעלות ההתקנה, קלות התחזוקה ורמת האוטומציה הרצויה. תכנון שנבחר בצורה גרועה עלול לגרום לחריגות עלויות תפעוליות ולסיכונים מיותרים במחזור החיים של הציוד.

עמידה ברגולציה היא בסיסית בתכנון ובתפעול של מיכלי אחסון. תקני מיכל ה-API החשובים ביותר הם:

1. API 650: מיכלים אטמוספריים מרותכים מפלדה: קובע קריטריונים לעוביים, ריתוכים, בדיקות וניקוז. זה מיושם באופן נרחב בבתי זיקוק ומסופי הפצה. תקן זה מתייחס גם לעומסי לחץ רוח, סיסמיים והידרוסטטיים, המבטיח שלמות מבנית-לטווח ארוך.

2. API 620: מיכלי לחץ נמוך: מכסה עיצובים עבור מיכלים עם לחצים פנימיים של עד 15 psig. הוא משמש גם בתנאים קריוגניים עם פלדת ניקל. היישום שלו נפוץ במסופי LNG ובתהליכי הפרדת גזים.

3. API 653: בדיקה ותחזוקה: תקן מפתח למכלים בשירות. מסדיר תיקונים, בדיקות ובנייה מחדש, תוך הבטחת תקינותו המבנית. זה חל גם כאשר תנאי ההפעלה משתנים או מאריכים את חיי השירות של מיכל קיים.

4. תקנים חשובים נוספים: API 12: למיכלים מודולריים מוכנים,NFPA 30: על מניעת שריפות, ASME סעיף VIII: מכלי לחץ, ISO 28300 / API 2000: בקרת לחץ ואוורור.

תקנים אלה מספקים מסגרת טכנית בסיסית כדי למנוע תקריות מבצעיות ולעמוד בתקנים בינלאומיים. התאימות שלהם מפוקחת על ידי גופים רגולטוריים וביקורות חיצוניות.

מיכלי אחסון פחמימנים משמשים בתעשיות ובסביבות לוגיסטיות שונות.

• בבתי זיקוק, לאחסון נפט גולמי ומוצרים מזוקקים.
• במסופי יצוא, למשלוח במכליות.
• במפעלים כימיים ופטרוכימיים, כחלק מתהליך הייצור.
• בתחנות שירות, עם מיכלים תת קרקעיים ומערכות בקרה.
• בשדות תעופה, לדלק תעופה.

כל הקשר מבצעי דורש ניתוח טכני מסוים כדי להגדיר את סוג הטנק, החומרים והמכשור המתאים. כמו כן, חשוב לחזות הרחבות עתידיות, שדרוגים טכנולוגיים והתאמה לשינויים בתקנות טנקי API מקומיות או בינלאומיות.

אסטרטגיית תכנון מקיפה חייבת לשקול בטיחות תפעולית, יעילות אנרגטית, תחזוקה מיטבית וניהול סביבתי תקין, כוללההשפעה של ניהול פסולת במיכלי אחסוןוסילוקו הנכון. אלמנטים אלו הם עמודי התווך החיוניים לפעולה בת קיימא בהתאם לתקנות הנוכחיות.

מיכלי אחסון פחמימנים הם מרכיבים מבניים של מערכת האנרגיה. הבחירה, העיצוב, התחזוקה והדיגיטציה שלהם, בהתאמה לתקנים כמו API 650, API 620 ו-API 653, מייעלים את הניהול הטכני של האחסון, מבטיחים המשכיות תפעולית, עומדים בתקנות הנוכחיות ומפחיתים סיכונים לתשתית, לסביבה ולשלמות הארגונית.
