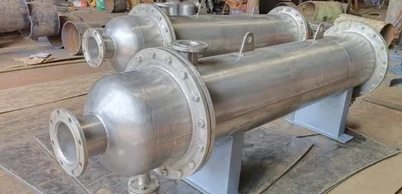

מהו הכלל 10 13 עבור מחליף חום של מעטפת וצינור?

 כלל 10/13 מספק הנחיות לקביעת לחצי עיצוב במחליפי חום של מעטפת וצינור.

במילים פשוטות, הוא מבטיח שהלחץ העיצובי של הצד עם לחץ נמוך יותר (בין אם זה המעטפת או צד הצינור) מוגדר לפחות 10/13 מהלחץ העיצובי של הצד עם הלחץ הגבוה יותר.

 מדוע כלל 10/13 חשוב?

כלל זה ממלא תפקיד מכריע בהבטחת הבטיחות והיעילות של מחליפי חום. על ידי הקפדה על עיקרון זה, אנו ממזערים את הסיכון לנזק מכני, במיוחד במהלך אירועים בלתי צפויים כמו קרעים בצינור.

 דוגמה: שקול נתוני תכנון עבור מחליף חום של מעטפת וצינור כאשר לחץ התכנון בצד המעטפת הוא 34 בארג ולחץ התכנון בצד הצינור הוא 43 בארג. אם מתרחש קרע בצינור, הקליפה תחווה לחץ של 43 בארג.

האם המעטפת יכולה לעמוד בלחץ? כן, זה יכול. הקונכייה עברה בדיקת הידרו ב-1.3 × 34 barg=44.2 barg. לכן, לחץ עיצוב המעטפת צריך להיות 10/13 מלחץ העבודה המקסימלי המותר (MAWP) של צד הצינור.

במקרה זה, 10/13 × 43.7=33.6 ברג (מעוגל כלפי מעלה ל-34).

בדיקת הידרו: לאחר ייצור מיכל לחץ או מחליף חום, מתבצעת בדיקה הידרוסטטית. בדיקה זו מעריכה את תקינות הציוד על ידי מילויו במים והפעלת לחץ.

לחץ בדיקה: ASME VIII Div 1 מציין שלחץ הבדיקה חייב להיות לפחות פי 1.3 מה-MAWP.

מַסְקָנָה:הערך 10/13 מבטיח שגם אם הלחץ בצד התחתון יעלה כדי להתאים לצד הגבוה יותר, הוא לא יחרוג ממגבלת לחץ הבדיקה.

דרך נוספת להבטיח את בטיחות המערכת יכולה להיעשות על ידי התקנת מערכת שסתום שחרור לחץ בצד הלחץ התחתון.
