יישום וחדשנות טכנולוגית של מחליפי חום מעטפת וצינורות בתעשיית האנרגיה החדשה
בתוך הגל העולמי של מעבר אנרגיה, תעשיית האנרגיה החדשה, עם אנרגיית רוח, פוטו-וולטאיות, אנרגיית מימן, אנרגיה גיאותרמית וכו' בליבה, מניעה את השינוי של מבנה האנרגיה לכיוון ניקיון ופחמימה נמוכה.

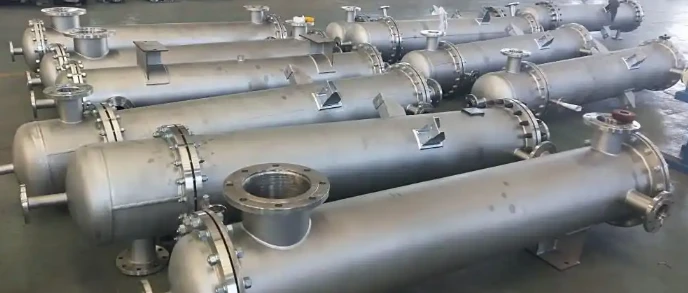

כאבן יסוד בתחום חילופי החום התעשייתיים, מחליפי חום מעטפת וצינורות, בהסתמך על מאפייניהם כגון העברת חום יעילה, עמידות לטמפרטורות גבוהות ולחצים גבוהים וכושר הסתגלות חזק, הוכיחו ערך יישומי ייחודי בתחום האנרגיה החדש.
מאמר זה ינתח את תפקיד הליבה שלהם בתעשיית האנרגיה החדשה משלושה היבטים: עקרונות טכניים, תרחישי יישומים טיפוסיים וכיווני פיתוח עתידיים.
I. עקרונות טכניים: שילוב של העברת חום יעילה ויתרונות מבניים
מחליפי חום מעטפת וצינורות משיגים חילופי חום באמצעות זרימת זרם נגדי של נוזל חם בתוך הצינורות ונוזל קר בצד המעטפת, כאשר יתרונות הליבה שלהם באים לידי ביטוי בהיבטים הבאים:
מנגנון העברת חום אופטימלי: עיצוב הזרם הנגדי אומץ כדי לשפר את יעילות העברת החום, ובשילוב עם טכנולוגיות לשיפור העברת חום כגון טורבולטורים ספירליים וצינורות סנפירים, עוצמת הטורבולנס גדלה באופן משמעותי. לדוגמה, מפעל כוח רוח הגדיל את מקדם העברת החום של מערכת שמן הקירור ב-30% והפחית את צריכת האנרגיה של הציוד ב-15% על ידי הכנסת טורבולטורים ספירליים לצינורות.
יכולת הסתגלות מבנית: עיצובים מבניים כגון U-צינורות וסוגי ראש צפים- יכולים להסתגל לתנאי עבודה-בטמפרטורה- גבוהים. לדוגמה, בתרחישים של עיבוי קיטור בטמפרטורה-גבוהה בייצור אנרגית מימן, עיצוב יריעת צינור יחיד מסוג U-מפחית נקודות דליפה, עם יכולת נשיאת לחץ- של עד 10 MPa.
חדשנות חומרית: עבור מדיה מיוחדת בתחום האנרגיה החדש, נעשה שימוש בחומרים עמידים- בפני קורוזיה כגון נירוסטה דופלקס וסגסוגות טיטניום. לדוגמה, במפעלי התפלת מי ים, עמידות בפני קורוזיה של יוני כלוריד של מחליפי חום דופלקסים מנירוסטה היא פי 3 מזו של 316L, עם חיי שירות של למעלה מ-20 שנה.
II. תרחישי יישום אופייניים: כיסוי מלא של שרשרת תעשיית האנרגיה החדשה
1. מגזר אנרגיית הרוח: מפתח לניהול תרמי של ציוד
בטורבינות רוח מודרניות, לרכיבי ליבה כגון ממירי תדרים וגנראטורים יש צורך דחוף בפיזור חום. מחליפי חום מעטפת וצינורות משיגים בקרת טמפרטורה מדויקת באמצעות מערכות קירור- של מים או-שמן:
קירור גנרטור: מפעל כוח רוח משתמש במחלפי חום צפים- כדי להעביר חום מתוך הגנרטור למערכת מי הקירור, מה שמבטיח שהציוד פועל בטמפרטורה יציבה מתחת ל-60 מעלות ומפחית את שיעור הכשלים ב-40%.
הגנת ממירי תדר: במעגל הקירור של ממירי תדר, מחליפי חום מאמצים עיצוב הסעה מאולצת כדי לשלוט בטמפרטורה של מודולי IGBT בטווח בטוח, ולהאריך את חיי השירות של הציוד ב-3-5 שנים.
2. מגזר אנרגיה סולארית: רכיבי ליבה להמרת אנרגיה תרמית
במערכות אנרגיה סולארית מרוכזת (CSP), מחליפי חום של מעטפת וצינורות ממלאים תפקיד מפתח באיסוף, העברה ואחסון של אנרגיה תרמית:
העברת אנרגיה תרמית: תחנת כוח CSP משתמשת במחליפי חום של צינורות מרוכבים קרמיים-מצופים סיליקון קרביד, שיכולים לעמוד בטמפרטורות גבוהות של 1200 מעלות. מחליפים אלה מעבירים ביעילות את האנרגיה התרמית שנוצרת על ידי קולטי קרינת שמש למערכת אגירת החום של המלח המותך, עם שיעור איבוד חום של פחות מ-5%.
מערכת אחסון חום: בתהליך אחסון החום של מלח מותך, מחליפי חום מבינים ניצול מדורג של חום באמצעות עיצוב רב-צינורות-, מגדילים את יעילות אגירת האנרגיה ל-92% ותומכים בתחנת הכוח לייצר חשמל ברציפות במשך יותר מ-6 שעות בלילה.
3. מגזר אנרגיה מימן: ערבות כפולה לבטיחות ויעילות
בתאי דלק מימן ובתהליכי ייצור מימן, מחליפי חום של מעטפת וצינורות ממלאים תפקידים מרובים:
קירור תאי דלק: מפעל רכבי אנרגיית מימן מאמצת מחליפי חום של מעטפת וצינורות מקוררים-בנוזל כדי לשלוט בטמפרטורה של ערימת התא בטווח של 65±2 מעלות, ולהגדיל את צפיפות ההספק ב-20%. בינתיים, נעשה שימוש בטכנולוגיית זיהוי דליפות של ספקטרומטריית הליום כדי להשיג רגישות לזיהוי קצב דליפה של 10⁻⁶ Pa·m³/s.
ייצור מימן: בתהליך ייצור מימן באלקטרוליזה במים, מחליפי חום משחזרים את חום הפסולת באמצעות מחזור דחיסת אדים, ומפחיתים את צריכת האנרגיה ליחידת ייצור מימן ב-18%. מחליפי החום התומכים מסגסוגת טיטניום יכולים לעמוד בפני מדיה קורוזיבית במיוחד כגון חומצה זרחתית רטובה, ולהאריך את חיי השירות שלהם ל-15 שנים.
4. מגזר האנרגיה הגיאותרמית: מודל של ניצול יעיל של משאבים
במערכות ייצור וחימום גיאותרמיות, מחליפי חום של מעטפת וצינורות מאפשרים פיתוח מדורג של נוזלים גיאותרמיים:
תהליך ייצור חשמל: תחנת כוח גיאותרמית משתמשת במחליף חום כפול-מעטפת- כדי להעביר חום מנוזל גיאותרמי של 150 מעלות למדיום העבודה של מחזור ה-Rankine Organic (ORC), ומשיגה יעילות ייצור חשמל של 18%, שהיא גבוהה ב-40% מזו של מערכות הבזק מסורתיות.
מערכות חימום: בפרויקטים של חימום סלע יבש חם, מחליפי חום שולטים בטמפרטורת מי היציאה באמצעות התאמת המרת תדר ומפחיתים את האבנית עם מערכת ניקוי מקוונת, ומבטיחים שיעילות התפעול במהלך עונת החימום תישאר יציבה מעל 85%.
III. כיווני פיתוח עתידיים: אבולוציה סינרגטית של אינטליגנציה וירקות
בתגובה לדרישות הגבוהות יותר ליעילות אנרגטית וקיימות בתעשיית האנרגיה החדשה, טכנולוגיית מחליפי החום של מעטפת וצינורות מציגה שלוש מגמות עיקריות:
שדרוג אינטליגנטי: שילוב טכנולוגיות מחשוב 5G + קצה כדי להשיג התאמת פרמטר ברמת אלפית השנייה-. לאחר שמרכז נתונים הפעיל מחליפי חום חכמים, החיסכון השנתי שלו בחשמל עלה על 8 מיליון קילו-וואט, וערך ה-PUE ירד ל-1.15.
יישום של חומרים ירוקים: פיתוח טכנולוגיית העברת חום משופרת-ננו-נוזל להגדלת מקדם העברת החום ביותר מ-50%; שימוש בחומרי סגסוגת הניתנים למחזור כדי להפחית את פליטת הפחמן לאורך מחזור החיים. פרויקט כימי הפחית את טביעת הרגל הפחמנית שלו ב-30% לאחר היישום.
מבקרת טמפרטורה מדויקת של ציוד אנרגיית רוח ועד להבטחת הבטיחות של שרשרת תעשיית אנרגיית המימן, מניצול מדורג של אנרגיה תרמית סולארית ועד לפיתוח יעיל של משאבים גיאותרמיים, מחליפי חום של מעטפת וצינורות מניעים את תעשיית האנרגיה החדשה לעידן של יעילות אנרגטית גבוהה יותר באמצעות חדשנות טכנולוגית. עם השילוב המעמיק של-מדעי החומרים, בקרה חכמה ושילוב מערכות, הציוד המסורתי הזה ימשיך לשחרר ערך חדש במעבר האנרגיה העולמי ויספק תמיכה טכנית מפתח לבניית עתיד אפס-פחמן.
מחליפי חום של GNEE, עם פריצות דרך בחדשנות חומרית וטכנולוגיות חכמות, מעצימים עמוקות תרחישי אנרגיה חדשים כגון בקרת טמפרטורת אנרגיית רוח, בטיחות אנרגית מימן ואגירת אנרגיה תרמית סולארית, מה שהופך חילופי חום יעילים לנקודת המשען המרכזית לשחרור הערך הירוק של אנרגיה חדשה. אם אתה רוצה ללמוד על מחליפי חום של מעטפת וצינורות, בבקשהפנה אלינועל ידי שליחת מייל אלglobal@gneesteels.com.
